جزئیات محصول:
|
| مقاومت کل: | 5 هزار تا 1 میلیون | تحمل چرخشی کل: | ± 20% (بیش از 1mΩ±30%) |
|---|---|---|---|
| قدرت امتیازی: | B:0.08W غیر از B:0.04W | حداکثر ولتاژ کاری: | B:150V AC غیر از B:100V AC |
| مخروطی مقاومت: | A,B,C | مقاومت عایق: | بیش از 50MΩ در 500V DC |
| روی گشتاور کلیک کنید: | 5-30 متر نیوتن متر (50 تا 300 گرم در سانتی متر) | کاربرد: | حجم صدا، اکولایزر |
| برجسته: | پتانسیومتر سوئیچ دوار 0.08 وات,پتانسیومتر سوئیچ روتاری 12 موقعیت,پتانسیومتر سوئیچ روتاری تک قطبی |
||

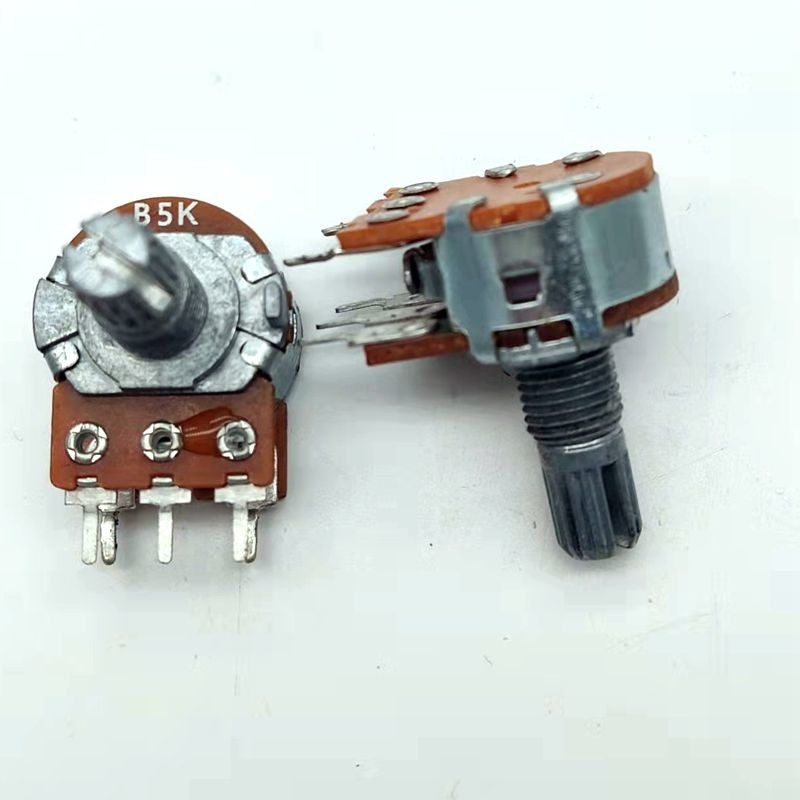

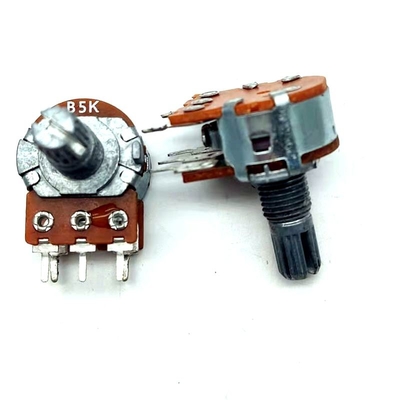

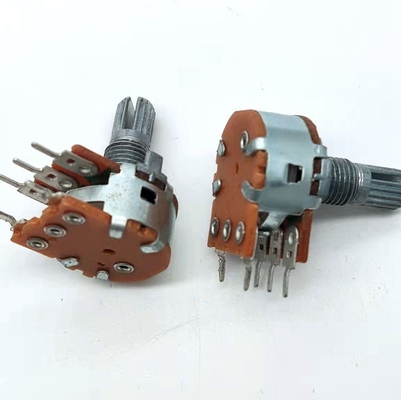

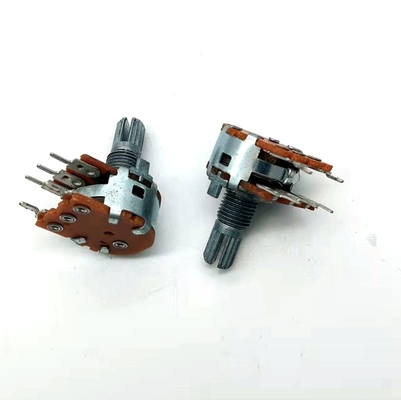

پتانسیومتر تک سوئیچ روتاری R1710S-A1-B500K برای تقویت کننده صدا
توضیحات محصول
پتانسیومتر یک عنصر مقاومتی است که دارای سه انتهای اصلی است و مقدار مقاومت را می توان با توجه به قانون تغییر خاصی تنظیم کرد.یک پتانسیومتر معمولاً از یک بدنه مقاومتی و یک برس قابل جابجایی تشکیل شده است.هنگامی که برس در امتداد مقاومت حرکت می کند، مقدار مقاومت یا ولتاژ در خروجی که مربوط به جابجایی است به دست می آید.
پتانسیومتر را می توان به عنوان یک عنصر سه پایانی یا یک عنصر دو ترمینالی استفاده کرد.دومی را می توان به عنوان یک مقاومت متغیر در نظر گرفت، زیرا نقش آن در مدار بدست آوردن و ورودی ولتاژ (ولتاژ اعمالی) در یک رابطه معین با ولتاژ خروجی است که اصطلاحاً پتانسیومتر نامیده می شود.
طراحی محصول
مشخصات
|
مورد
|
ارزش
|
|
شماره مدل
|
R1701S
|
|
تایپ کنید
|
پتانسیومتر چرخشی
|
|
محل مبدا
|
چین
|
|
|
گوانگدونگ
|
|
نام تجاری
|
TQ
|
|
فن آوری
|
فیلم کربن
|
|
مقاومت
|
5KΩ~1MΩ
|
|
تحمل مقاومت
|
± 20% (بیش از 1MΩ±30%)
|
|
قدرت امتیازی
|
مخروطی B: 0.08W، دیگران: 0.04W
|
|
حداکثرولتاژ بهره برداری
|
B:150V AC غیر از B:100V AC
|
|
دمای عملیاتی
|
-10 تا +70 درجه سانتی گراد
|
|
نام تجاری
|
پتانسیومتر چرخشی
|
|
بسته بندی
|
تخته فیبر شیشه ای، فلزی
|
|
توان (وات)
|
مخروطی B: 0.08W، دیگران: 0.04W
|
|
تحمل
|
± 20%
|
|
نوع تنظیم
|
تنظیم بالای انگشت
|
|
قطر
|
12 میلی متر
|
|
طول
|
15 میلی متر
|
|
نوع نصب
|
پین کامپیوتر
|
|
خاتمه دادن
|
PCB
|
|
بسته / مورد
|
جعبه های تاول و کارتن
|
|
ساخته شده در سوییچ
|
هیچ یک
|
|
ضریب دمای
|
0.005
|
|
چرخش
|
5±300 درجه
|
|
مواد مقاومتی
|
کربن
|
|
سبک خاتمه
|
پین کامپیوتر
|
|
نوع محرک
|
گرد
|
|
طول محرک
|
15 میلی متر
|
|
قطر محرک
|
0.236 اینچ (6.00 میلی متر)
|
|
نخ بوش
|
M7 x 0.75
|
|
اندازه شفت
|
0.236 اینچ (6.00 میلی متر)
|
|
تعداد دورها
|
1
|
|
مقاومت کامل
|
5 هزار تا 1 میلیون
|
|
تحمل چرخشی کل
|
± 20% (بیش از 1MΩ±30%)
|
|
قدرت نامی
|
B:0.08W غیر از B:0.04W
|
|
حداکثر ولتاژ کاری
|
B:150V AC غیر از B:100V AC
|
|
مخروطی مقاومتی
|
A,B,C
|
|
مقاومت عایق
|
بیش از 50MΩ در 500V DC
|
|
خطای باند
|
برای کنترل صدا -40~0dB≤3dB
|
|
عمر چرخشی
|
15000 چرخه
|
بسته بندی و تحویل
کاربرد
پتانسیومترها به ندرت برای کنترل مستقیم مقادیر قابل توجهی از توان (بیش از یک وات یا بیشتر) استفاده می شوند.در عوض از آنها برای تنظیم سطح سیگنال های آنالوگ (به عنوان مثال تجهیزات صوتی کنترل صدا) و به عنوان ورودی های کنترل مدارهای الکترونیکی استفاده می شود.به عنوان مثال، یک دیمر نور از یک پتانسیومتر برای کنترل سوئیچینگ TRIAC و به طور غیرمستقیم برای کنترل روشنایی لامپ ها استفاده می کند.
پتانسیومترهای از پیش تعیین شده به طور گسترده در سراسر الکترونیک مورد استفاده قرار می گیرند، هر جا که باید تنظیمات در طول ساخت یا سرویس انجام شود.
پتانسیومترهای فعال شده توسط کاربر به طور گسترده ای به عنوان کنترل کاربر استفاده می شوند و ممکن است طیف گسترده ای از عملکردهای تجهیزات را کنترل کنند.استفاده گسترده از پتانسیومترها در لوازم الکترونیکی مصرفی در دهه 1990 کاهش یافت، به طوری که رمزگذارهای افزایشی چرخشی، دکمه های فشاری بالا/پایین و سایر کنترل های دیجیتال در حال حاضر رایج تر شده اند.با این حال آنها در بسیاری از کاربردها مانند کنترل صدا و سنسور موقعیت باقی می مانند.
محصولات به طور گسترده ای در موارد زیر استفاده می شود: اینترنت اشیا، مدل حمل و نقل هوایی، ماشین تراکنش OA، محیط کامپیوتر، اسباب بازی های الکترونیکی، بازی، تصویر ماشین، ابزارهای برقی، تلفن داخلی، لوازم خانگی، سینمای خانگی، نور قابل تنظیم و تجهیزات پزشکی، ابزار و زمینه های دیگر.
