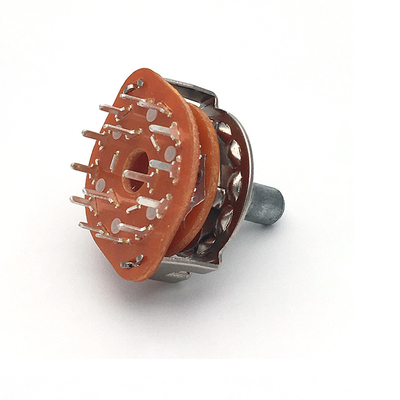

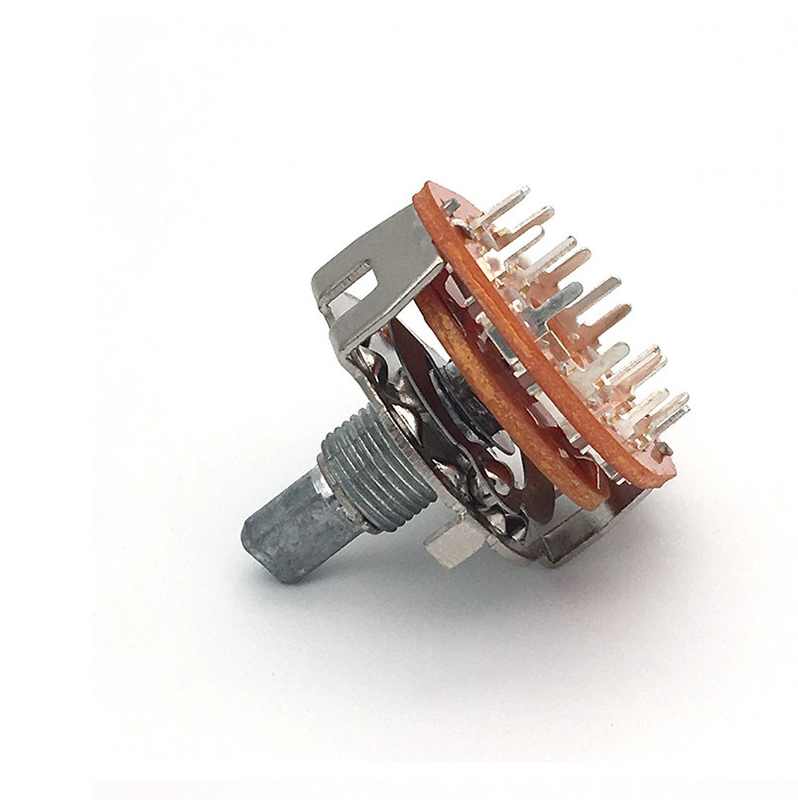

سوئیچ چرخشی پیوسته 0.3A سوئیچ انتخابگر 8 جهته 20 میلی متری

توضیحات محصول

مقدمه ای بر پتانسیومترها

پتانسیومترها اساساً رئوستات های کشویی هستند.چندین سبک وجود دارد.آنها به طور کلی در سوئیچ های صدا بلندگو و تنظیم قدرت لیزر سر استفاده می شود.

پتانسیومتر یک قطعه الکترونیکی قابل تنظیم است.از یک بدنه مقاوم و یک سیستم چرخشی یا کشویی تشکیل شده است.هنگامی که ولتاژی بین دو شوک الکتریکی ثابت بدنه مقاومت اعمال می شود، موقعیت تماس روی بدنه مقاومت توسط یک سیستم چرخشی یا کشویی تغییر می کند و بین تماس متحرک و تماس ثابت، یک نقطه تماس مطابق با موقعیت تماس متحرک را می توان به دست آورد.ولتاژ یک رابطه خاص

از پتانسیومترها بیشتر به عنوان تقسیم کننده ولتاژ استفاده می شود که یک عنصر چهار ترمینالی است.

مشخصات ساختاری پتانسیومتر

بدنه مقاومت پتانسیومتر دارای دو سر ثابت است.با تنظیم دستی شفت یا دسته کشویی و تغییر موقعیت کنتاکت متحرک روی بدنه مقاومت، مقدار مقاومت بین کنتاکت متحرک و هر انتهای ثابت تغییر می‌کند و در نتیجه مقدار ولتاژ و جریان تغییر می‌کند.

نامگذاری و برچسب گذاری پتانسیومتر

1. قوانین نامگذاری پتانسیومترها مانند مقاومت ها است با این تفاوت که با حرف W شروع می شود.

2. روش برچسب گذاری پتانسیومتر: پتانسیومترها عموماً از روش برچسب گذاری مستقیم استفاده می کنند و روی پوسته پتانسیومتر از حروف و اعداد برای علامت گذاری مدل، توان اسمی، مقدار مقاومت و رابطه بین مقدار مقاومت و زاویه چرخش و غیره استفاده می شود، به عنوان مثال: پتانسیومتر WT-Ⅱ-1-1k-X به عنوان یک پتانسیومتر فیلم کربنی نوع II بیان می شود، قدرت 1W، مقدار مقاومت 1kΩ و منحنی خطی است.

طبقه بندی و مدل پتانسیومتر

1. طبقه بندی بر اساس مواد بدنه مقاومت:

1. پتانسیومتر سیم پیچ: بدنه مقاومت آن از سیم مقاومتی که روی صفحه فلزی یا غیرفلزی پوشیده شده با مواد عایق پیچیده شده است ساخته شده است.

می توان آن را به پتانسیومترهای سیمی همه منظوره، دقیق، پرقدرت، از پیش اشکال زدایی شده تقسیم کرد - مدل WX است.

2. پتانسیومتر زخمی غیر سیمی: می توان آن را به پتانسیومتر جامد و پتانسیومتر غشایی تقسیم کرد.

پتانسیومتر جامد: می توان آن را به ① سنتز آلی - WS، ② سنتز معدنی - WN، ③ پلاستیک رسانا - WD تقسیم کرد.

پتانسیومتر غشایی: می توان آن را به ① پتانسیومتر فیلم کربنی - WT، ② پتانسیومتر فیلم فلزی - WJ تقسیم کرد.

2. طبقه بندی بر اساس روش تنظیم: ①نوع چرخشی، ②نوع فشاری، ③پتانسیومتر کشویی مستقیم

3. با توجه به قانون تغییر مقدار مقاومت: ①نوع خطی، ②نوع نمایی، ③نوع لگاریتمی

4. طبقه بندی با توجه به ویژگی های ساختاری: یک چرخش، چند چرخش، تک اتصال، دو اتصال، چند اتصال، نوع شیر، با سوئیچ، نوع قفل، نوع غیر قفل، پتانسیومتر SMD.

5. با توجه به روش های مختلف رانندگی: ① پتانسیومتر تنظیم دستی، ② پتانسیومتر تنظیم الکتریکی.

6. روش های دیگر طبقه بندی: ① رایج، ② مغناطیسی، ③ حساس به نور، ④ الکترونیکی، ⑤پتانسیومتر مرحله ای.

مشخصات

بسته بندی و تحویل

برای اطمینان بهتر از ایمنی کالاهای شما، خدمات بسته بندی حرفه ای، دوستدار محیط زیست، راحت و کارآمد ارائه خواهد شد.

نمایه شرکت

شرکت Dongguan TianQian Electronics، آموزشی ویبولیتین در سال 2008 تاسیس شد و در طراحی، توسعه و تولید قطعات با دقت بالا مانند پتانسیومتر چرخشی، پتانسیومتر کشویی، سوئیچ پایی، سوئیچ باند، سوئیچ AC، سنسور، رمزگذار، سوئیچ تاکت و کانکتورها تخصص دارد. .محصولات به طور گسترده ای در روشنایی کم نور، میکسر صوتی، لوازم خانگی، خودرو، چند رسانه ای، تجهیزات صوتی، ابزار، اسباب بازی، مدل های هوانوردی و تجهیزات ارتباطی استفاده می شود.ما مساحت 3000 متر مربع ساختمان کارخانه داریم.اعضای تیم تحقیق و توسعه ما بیش از 20 سال تجربه در صنعت قطعه دارند.به منظور پاسخگویی به تقاضای کیفیت بالای مشتریان در سراسر جهان، ما به طور گسترده از خطوط تولید خودکار استفاده می کنیم که می تواند بیش از 80 درصد ظرفیت تولید سالانه را تولید کند.ما به این دستاورد افتخار می کنیم که ما تامین کننده کلیدی JVC، Brother، IKEA، Midea، Microsoft، Honeywell، Sennheiser، Primax و GGEC و غیره بوده ایم.با اصول سازمانی سازگار "تعالی تلاش" و "تضمین کیفیت"، امیدواریم هر دو طرف بتوانند یک رابطه سود متقابل برقرار کنند و یک موقعیت برد-برد ایجاد کنند.

گواهینامه ها و نمایشگاه

کارگاه
