جزئیات محصول:
|
| مقاومت کل: | 5 هزار تا 1 میلیون | تحمل چرخشی کل: | ± 20% (بیش از 1mΩ±30%) |
|---|---|---|---|
| قدرت نامی: | B:0.08W غیر از B:0.04W | حداکثر ولتاژ کاری: | B:150V AC غیر از B:100V AC |
| مخروطی مقاومت: | A,B,C | مقاومت عایق: | بیش از 50MΩ در 500V DC |
| خطای باند: | برای کنترل صدا -40~0dB≤3dB | عمر چرخشی: | 15000 چرخه |
| روی گشتاور کلیک کنید: | 5-30 متر نیوتن متر (50 تا 300 گرم در سانتی متر) | کاربرد: | حجم صدا، اکولایزر |
| برجسته: | پتانسیومتر 12 میلی متری A10k 3 پین,3 پین 500k صدای مخروطی پتانسیومتر 12 میلی متری 500k لگ پتانسیومتر,12mm 500k log potentiometer |
||

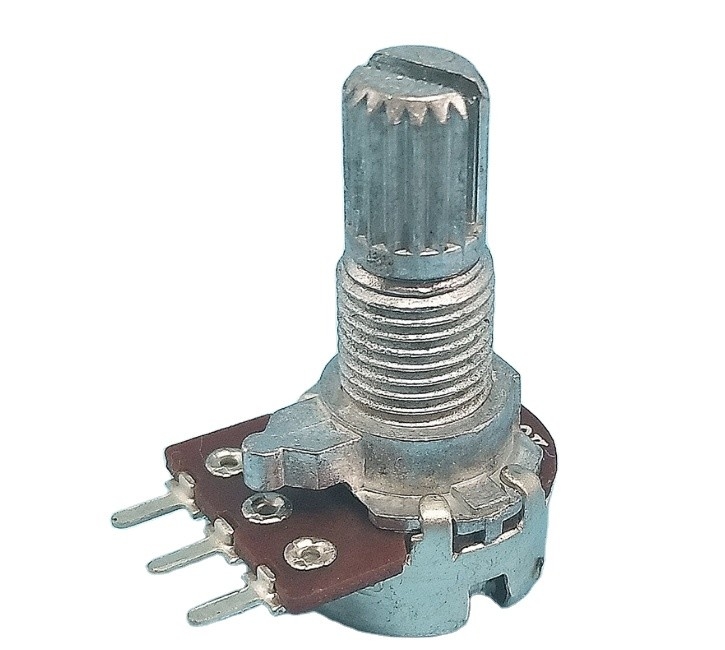

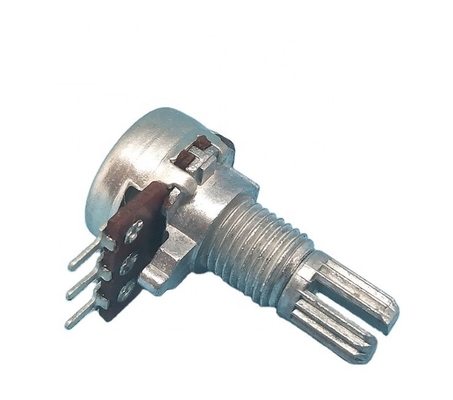

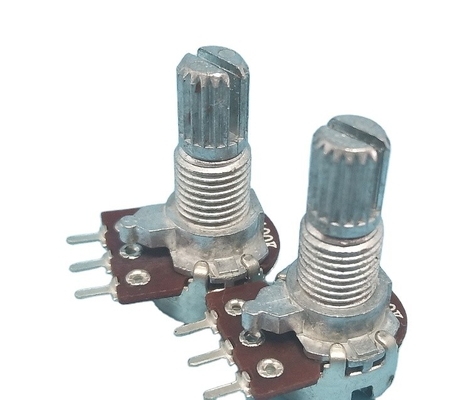

قطر 12 میلی متر پتانسیومتر چرخشی 3 پین برای تقویت کننده صدا، کنترل تجهیزات صوتی
توضیحات محصول
پتانسیومتر یک عنصر مقاومتی است که دارای سه انتهای اصلی است و مقدار مقاومت را می توان بر اساس قانون تغییر خاصی تنظیم کرد.یک پتانسیومتر معمولاً از یک بدنه مقاومتی و یک برس قابل جابجایی تشکیل شده است.هنگامی که برس در امتداد مقاومت حرکت می کند، مقدار مقاومت یا ولتاژ در خروجی به دست می آید که مربوط به جابجایی است.
پتانسیومتر را می توان به عنوان یک عنصر سه پایانی یا یک عنصر دو ترمینالی استفاده کرد.دومی را می توان به عنوان یک مقاومت متغیر در نظر گرفت، زیرا نقش آن در مدار بدست آوردن و ورودی ولتاژ (ولتاژ اعمالی) در یک رابطه معین با ولتاژ خروجی است که اصطلاحاً پتانسیومتر نامیده می شود.
طراحی محصول
مشخصات
|
مورد
|
مقدار
|
|
شماره مدل
|
R1210N
|
|
تایپ کنید
|
پتانسیومتر چرخشی
|
|
محل مبدا
|
چین
|
|
|
گوانگدونگ
|
|
نام تجاری
|
TQ
|
|
فن آوری
|
فیلم کربن
|
|
مقاومت
|
5KΩ~1MΩ
|
|
تحمل مقاومت
|
± 20% (بیش از 1MΩ±30%)
|
|
قدرت امتیازی
|
مخروطی B: 0.08W، دیگران: 0.04W
|
|
حداکثرولتاژ بهره برداری
|
B:150V AC غیر از B:100V AC
|
|
دمای عملیاتی
|
-10 درجه سانتیگراد تا +70 درجه سانتیگراد
|
|
نام تجاری
|
پتانسیومتر چرخشی
|
|
بسته بندی
|
تخته فیبر شیشه ای، فلزی
|
|
توان (وات)
|
مخروطی B: 0.08W، دیگران: 0.04W
|
|
تحمل
|
± 20٪
|
|
نوع تنظیم
|
تنظیم بالای انگشت
|
|
قطر
|
12 میلی متر
|
|
طول
|
15 میلی متر
|
|
نوع نصب
|
پین کامپیوتر
|
|
خاتمه دادن
|
PCB
|
|
بسته / مورد
|
جعبه های تاول و کارتن
|
|
ساخته شده در سوییچ
|
هیچ یک
|
|
ضریب دمای
|
0.005
|
|
چرخش
|
5±300 درجه
|
|
مواد مقاومتی
|
کربن
|
|
سبک خاتمه
|
پین کامپیوتر
|
|
نوع محرک
|
گرد
|
|
طول محرک
|
15 میلی متر
|
|
قطر محرک
|
0.236 اینچ (6.00 میلی متر)
|
|
موضوع بوش
|
M7 x 0.75
|
|
اندازه شفت
|
0.236 اینچ (6.00 میلی متر)
|
|
تعداد دورها
|
1
|
|
مقاومت کامل
|
5 هزار تا 1 میلیون
|
|
تحمل چرخشی کل
|
± 20% (بیش از 1MΩ±30%)
|
|
قدرت نامی
|
B:0.08W غیر از B:0.04W
|
|
حداکثر ولتاژ کاری
|
B:150V AC غیر از B:100V AC
|
|
مخروطی مقاومتی
|
A,B,C
|
|
مقاومت عایق
|
بیش از 50MΩ در 500V DC
|
|
خطای باند
|
برای کنترل صدا -40~0dB≤3dB
|
|
عمر چرخشی
|
15000 چرخه
|
بسته بندی و تحویل
برای اطمینان بهتر از ایمنی کالاهای شما، خدمات بسته بندی حرفه ای، دوستدار محیط زیست، راحت و کارآمد ارائه خواهد شد.
1. کیسه، جعبه تاول، بسته بندی حباب، جعبه، کارتن
2. برای ثبت اقلام داخل کارتن، هر کارتن باید با برچسب اصلی برچسب گذاری شود
3. بسته بندی اصلی، جعبه های برش معقول برای صرفه جویی در حمل و نقل
4. فاکتورها موجود است
5. حمل و نقل آنلاین Fedex، UPS، DHL
UPS: اکسپرس ویژه برای آمریکای شمالی، به 3-5 روز کاری نیاز دارد
DHL: معمولاً 3-5 روز کاری می تواند به شما برسد
FEDEX: معمولاً 3-10 روز کاری می تواند به ایالات متحده و اروپا یا از طریق اقیانوس و هوا برسد
خدمات: به پرسیدن هر گونه سوالی خوش آمدید.هر گونه درخواست در 12 ساعت پاسخ داده خواهد شد.
کاربرد
پتانسیومترها به ندرت برای کنترل مستقیم مقادیر قابل توجهی از توان (بیش از یک وات یا بیشتر) استفاده می شوند.در عوض از آنها برای تنظیم سطح سیگنال های آنالوگ استفاده می شود (به عنوان مثالجلدکنترل هاتجهیزات صوتیو به عنوان ورودی های کنترل مدارهای الکترونیکی.مثلا یک چراغکم نوراز یک پتانسیومتر برای کنترل سوئیچینگ a استفاده می کندTRIACو به طور غیر مستقیم روشنایی لامپ ها را کنترل می کند.
پتانسیومترهای از پیش تنظیم شده به طور گسترده در سراسر الکترونیک مورد استفاده قرار می گیرند، هر جا که باید تنظیمات در طول ساخت یا سرویس انجام شود.
پتانسیومترهای فعال شده توسط کاربر به طور گسترده ای به عنوان کنترل کاربر استفاده می شوند و ممکن است طیف گسترده ای از عملکردهای تجهیزات را کنترل کنند.استفاده گسترده از پتانسیومترها در لوازم الکترونیکی مصرفی در دهه 1990 با چرخش کاهش یافت.رمزگذارهای افزایشی، بالا پاییندکمه ها را فشار دهید، و دیگر کنترل های دیجیتال در حال حاضر رایج تر است.با این حال آنها در بسیاری از کاربردها مانند کنترل صدا و سنسور موقعیت باقی می مانند.
محصولات به طور گسترده ای در موارد زیر استفاده می شود: اینترنت اشیاء، مدل حمل و نقل هوایی، ماشین تراکنش OA، محیط کامپیوتر، اسباب بازی های الکترونیکی، بازی، تصویر ماشین، ابزار برقی، تلفن داخلی، لوازم خانگی، سینمای خانگی، نور قابل تنظیم و تجهیزات پزشکی، ابزار و زمینه های دیگر.
کارگاه
ما یک کارگاه تولید به اندازه کافی بزرگ داریم، از جمله کارگاه دستی و کارگاه کاملاً خودکار، کتابچه راهنمای کاربر مسئول آزمایش تمام محصولات است، دستگاه مسئول تولید سریع است، حداقل 50000 محصول در روز
سوالات متداول
1.روش های علامت گذاری پتانسیومتر چیست؟
پتانسیومتر یک مقاومت متغیر است که برای تقسیم ولتاژ استفاده می شود.یک یا دو کنتاکت فلزی قابل جابجایی محکم بر روی بدنه مقاومت در معرض فشار قرار می گیرند.موقعیت تماس مقاومت بین هر انتهای بدنه مقاومت و تماس را تعیین می کند.پرس خروجی و نسبت ولتاژ ورودی و رابطه چرخش پتانسیومتر خطی زاویه سنت (نمایش رابطه خطی)، عملکرد پتانسیومتر (نمایش رابطه انحنای).هنگامی که ولتاژی بین دو کنتاکت ثابت بدنه مقاومت اعمال می شود، موقعیت کنتاکت روی بدنه مقاومت را می توان با چرخش یا لغزش سیستم تغییر داد و ولتاژی که مربوط به موقعیت کنتاکت متحرک است را می توان بین آن ها به دست آورد. کنتاکت متحرک و کنتاکت ثابت.بیشتر به عنوان یک تقسیم کننده ولتاژ استفاده می شود که یک پتانسیومتر است و یک عنصر چهار پایانه است.پتانسیومتر در اصل یک رئوستات کشویی است.سبک های مختلفی وجود دارد که به طور کلی در سوئیچ صدا بلندگو و تنظیم اندازه قدرت هد لیزر استفاده می شود.پتانسیومتر یک قطعه الکترونیکی است که می توان آن را تنظیم کرد.از یک بدنه مقاومتی و یک سیستم چرخشی یا کشویی تشکیل شده است.
2.روش های علامت گذاری پتانسیومتر چیست؟
روش علامت پتانسیومتر: پتانسیومتر به طور کلی از روش علامت مستقیم استفاده می کند، در محفظه پتانسیومتر با حروف و اعداد برای علامت گذاری مدل، توان اسمی، مقاومت، مقاومت و رابطه بین زاویه آنها.به عنوان مثال: پتانسیومتر WT-ⅱ - 1-1K-X به عنوان پتانسیومتر فیلم کربنی تک پیوندی نوع ⅱ نشان داده می شود، قدرت 1W است، مقاومت 1K ω، منحنی مستقیم است.
3.پتانسیومتر قابل تنظیم چیست؟
پتانسیومتر قابل تنظیم یک قطعه الکترونیکی قابل تنظیم متشکل از یک فرد و یک سیستم چرخشی یا کشویی است.روی بدنه مقاومتی در معرض، یک یا دو کنتاکت فلزی متحرک محکم فشرده می‌شوند و موقعیت کنتاکت‌ها مقدار مقاومت بین دو طرف بدنه مقاومت و کنتاکت‌ها را تعیین می‌کند.هنگامی که ولتاژی بین دو کنتاکت ثابت بدنه مقاومت اعمال می شود، موقعیت کنتاکت روی بدنه مقاومت با چرخش یا لغزش سیستم تغییر می کند و ولتاژ مربوط به موقعیت کنتاکت متحرک را می توان بین کنتاکت چرخان و کنتاکت ثابت.
4.عمر مکانیکی پتانسیومتر به چه معناست؟
عمر مکانیکی پتانسیومتر نیز عمر سایش نامیده می شود که معمولاً از دوام مکانیکی استفاده می شود.دوام مکانیکی اشاره به پتانسیومتر در شرایط آزمایش مشخص است، تعداد کل حرکت قابل اعتماد تماس متحرک، معمولاً "هفته" بیان می شود.نوع عمر مکانیکی و پتانسیومتر، ساختار، مواد و ساخت و ساز مربوط می شود، تفاوت بسیار بزرگ است.
