جزئیات محصول:
|
| مقاومت کل: | 5KΩ~2MΩ | تحمل مقاومت کل: | ± 20% (بیش از 1mΩ±30%) |
|---|---|---|---|
| قدرت نامی: | منحنی B 0.05W غیر از منحنی B 0.025W | حداکثر ولتاژ کاری: | CurveB 50V AC 20V DC غیر از B 30V AC 15V DC |
| مخروطی مقاومت: | A,B,C | مقاومت باقیمانده: | 250KΩ>R>10KΩ 20Ω حداکثر |
| مقاومت عایق: | بیش از 100MΩ در 500V DC | ولتاژ قابل تحمل: | برای 1 دقیقه یا بیشتر در AC500V |
| عمر چرخشی: | 15000 چرخه | کاربرد: | حجم صدا، اکولایزر، تجهیزات پزشکی |
| برجسته: | پتانسیومتر دوار 11 میلی متری 6 پین,پتانسیومتر دوار تقویت کننده B100k,تقویت کننده پتانسیومتر دوار B100k |
||

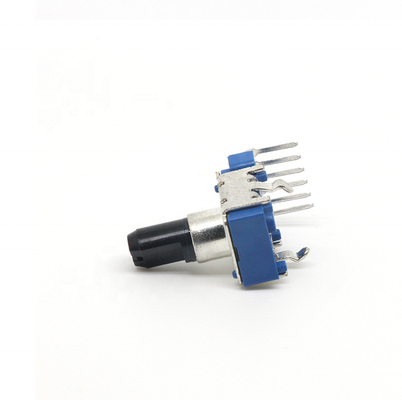

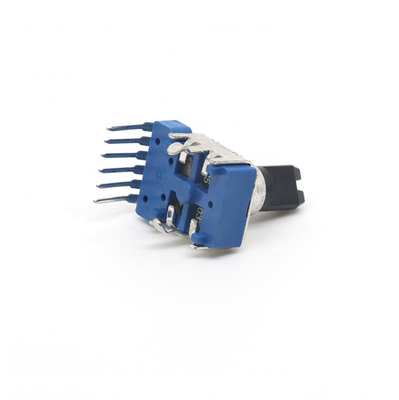

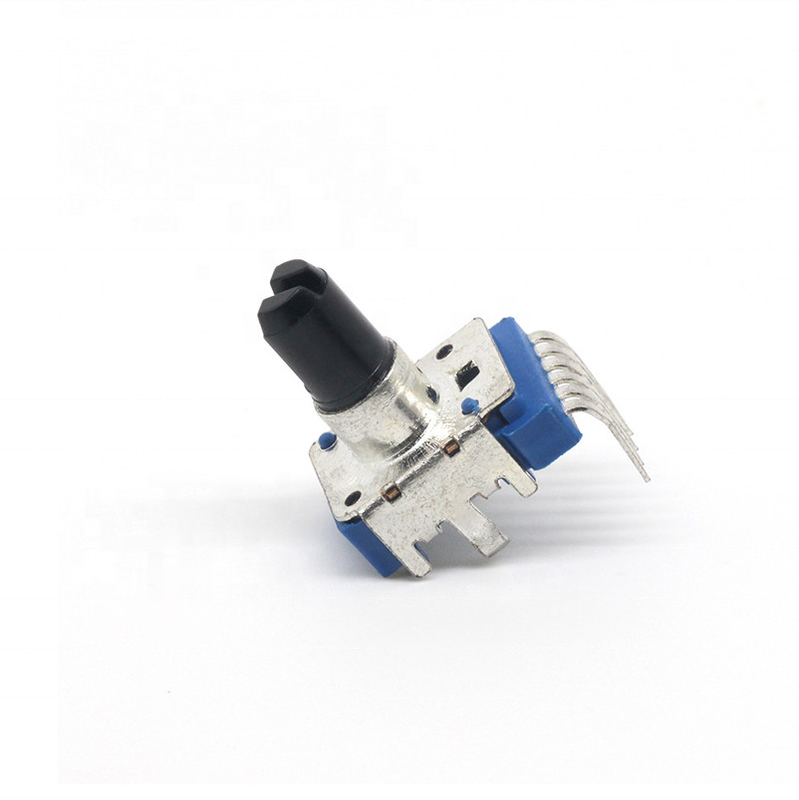

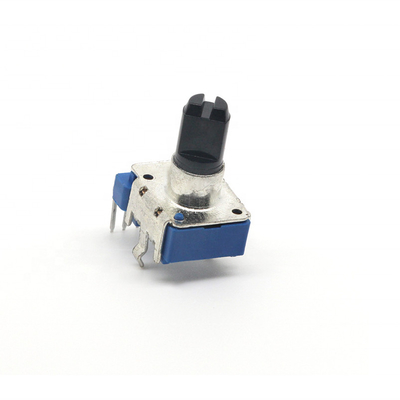

پتانسیومتر چرخشی مربع 6 پین 11 میلی متری با محل مرکزی برای ابزار پزشکی اکولایزر تقویت کننده صوتی
توضیحات محصول
یک پتانسیومتر غشایی از یک غشای رسانا استفاده می کند که توسط یک عنصر لغزنده تغییر شکل داده و با یک تقسیم کننده ولتاژ مقاومت تماس می گیرد.خطی بودن می تواند از 0.50٪ تا 5٪ بسته به مواد، طراحی و فرآیند ساخت متغیر باشد.دقت تکرار معمولا بین 0.1 میلی متر و 1.0 میلی متر با وضوح نظری بی نهایت است.عمر مفید این نوع پتانسیومترها معمولاً 1 میلیون تا 20 میلیون سیکل بسته به مواد مورد استفاده در طول ساخت و روش فعال سازی است.روش های تماسی و بدون تماس (مغناطیسی) در دسترس هستند (برای حس موقعیت).بسیاری از تنوع مواد مختلف در دسترس هستند مانندPET، FR4 و Kapton.تولید کنندگان پتانسیومتر غشایی تغییرات خطی، چرخشی و خاص برنامه را ارائه می دهند.طول نسخه های خطی از 9 میلی متر تا 1000 میلی متر و نسخه های چرخشی از قطر 20 تا 450 میلی متر متغیر است که هر کدام دارای ارتفاع 0.5 میلی متر هستند.از پتانسیومترهای غشایی می توان برای سنجش موقعیت استفاده کرد.
طراحی محصول
مشخصات
|
مورد
|
مقدار
|
|
شماره مدل
|
R1116G-XD1
|
|
تایپ کنید
|
پتانسیومتر چرخشی
|
|
محل مبدا
|
چین
|
|
|
گوانگدونگ
|
|
نام تجاری
|
TQ
|
|
فن آوری
|
فیلم کربن
|
|
مقاومت
|
5KΩ~2MΩ
|
|
تحمل مقاومت
|
20± (بیش از 30±%)
|
|
قدرت امتیازی
|
منحنی B 0.05W غیر از B 0.025W
|
|
حداکثرولتاژ بهره برداری
|
برای 1 دقیقه یا بیشتر در AC500v
|
|
دمای عملیاتی
|
-20 تا 70
|
|
نام تجاری
|
R1116G-XD1
|
|
توان (وات)
|
منحنی B 0.05W غیر از B 0.025W
|
|
تحمل
|
± 20٪
|
|
قطر
|
11 میلی متر
|
|
ساخته شده در سوییچ
|
هیچ یک
|
|
چرخش
|
5±300 درجه
|
|
مواد مقاومتی
|
کربن
|
|
سبک خاتمه
|
پین کامپیوتر
|
|
موضوع بوش
|
M9 × 0.75
|
|
اندازه شفت
|
0.236 اینچ (6.00 میلی متر)
|
|
زاویه چرخش کل
|
5±300 درجه
|
|
مقاومت کامل
|
5KΩ~2MΩ
|
|
تحمل مقاومت کل
|
± 20% (بیش از 1MΩ±30%)
|
|
قدرت نامی
|
منحنی B 0.05W غیر از منحنی B 0.025W
|
|
حداکثر ولتاژ کاری
|
CurveB 50V AC 20V DC غیر از B 30V AC 15V DC
|
|
مخروطی مقاومت
|
A,B,C
|
|
مقاومت باقیمانده
|
250KΩ>R>10KΩ 20Ω حداکثر
|
|
مقاومت عایق
|
بیش از 100MΩ در 500V DC
|
|
ولتاژ قابل تحمل
|
برای 1 دقیقه یا بیشتر در AC500V
|
|
عمر چرخشی
|
15000 چرخه
|
بسته بندی و تحویل
بسته بندی محصولات توسط بسته بندی ها با استفاده از بسته بندی اصلی، با استفاده از کیسه ها و کارتن ها یا جعبه ها و کارتن های بلیستر انجام می شود.و هر کیس دارای یک پد فوم برای محافظت از محصول است.اگر محصولات در حین حمل و نقل آسیب ببینند، ما محصولات جدید را برای شما مجدداً منتشر خواهیم کرد.لطفا مطمئن باشید!
فدکس گزینه پیش فرض است.UPS، DHL یا اکانت اکسپرس خودتان نیز در صورت داشتن نیازهای خاص قابل استفاده هستند.
نمایه شرکت
شرکت Dongguan TianQian Electronics، آموزشی ویبولیتین در سال 2008 تاسیس شد و در طراحی، توسعه و تولید قطعات با دقت بالا مانند پتانسیومتر چرخشی، پتانسیومتر کشویی، سوئیچ پایی، سوئیچ باند، سوئیچ AC، سنسور، رمزگذار، سوئیچ تاکت و کانکتورها تخصص دارد. .محصولات به طور گسترده ای در روشنایی کم نور، میکسر صوتی، لوازم خانگی، خودرو، چند رسانه ای، تجهیزات صوتی، ابزار، اسباب بازی، مدل های هوانوردی و تجهیزات ارتباطی استفاده می شود.ما مساحت 3000 متر مربع ساختمان کارخانه داریم.اعضای تیم تحقیق و توسعه ما بیش از 20 سال تجربه در صنعت قطعه دارند.به منظور پاسخگویی به تقاضای کیفیت بالای مشتریان در سراسر جهان، ما به طور گسترده از خطوط تولید خودکار استفاده می کنیم که می تواند بیش از 80 درصد ظرفیت تولید سالانه را تولید کند.ما به این دستاورد افتخار می کنیم که ما تامین کننده کلیدی JVC، Brother، IKEA، Midea، Microsoft، Honeywell، Sennheiser، Primax و GGEC و غیره بوده ایم.با اصول سازمانی سازگار "تعالی تلاش" و "تضمین کیفیت"، امیدواریم هر دو طرف بتوانند یک رابطه سود متقابل برقرار کنند و یک موقعیت برد-برد ایجاد کنند.
گواهینامه ها و نمایشگاه
کاربرد
پتانسیومترهای فعال شده توسط کاربر به طور گسترده ای به عنوان کنترل کاربر استفاده می شوند و ممکن است طیف گسترده ای از عملکردهای تجهیزات را کنترل کنند.استفاده گسترده از پتانسیومترها در لوازم الکترونیکی مصرفی در دهه 1990 با چرخش کاهش یافت.رمزگذارهای افزایشی، بالا پاییندکمه ها را فشار دهید، و دیگر کنترل های دیجیتال در حال حاضر رایج تر است.با این حال آنها در بسیاری از کاربردها مانند کنترل صدا و سنسور موقعیت باقی می مانند.
محصولات به طور گسترده ای در موارد زیر استفاده می شود: اینترنت اشیاء، مدل حمل و نقل هوایی، ماشین تراکنش OA، محیط کامپیوتر، اسباب بازی های الکترونیکی، بازی، تصویر ماشین، ابزار برقی، تلفن داخلی، لوازم خانگی، سینمای خانگی، نور قابل تنظیم و تجهیزات پزشکی، ابزار و زمینه های دیگر.
کارگاه
خط تولید تجهیزات اتوماتیک، خط تولید دستی، صدها کارمند خط تولید.تیم مهندس حرفه ای، تیم فروش حرفه ای.سه کارخانه از بازرگانان تولید قدرت اندازه بزرگ.
سوالات متداول
1. تفاوت اصلی بین پتانسیومتر دوار و خطی چیست؟
پتانسیومتر خطی
این پتانسیومتر از نظر عملکرد مشابه پتانسیومتر چرخشی است.تنها تفاوت این دو، همانطور که از نام آن پیداست، حرکت خطی دستگیره به جای چرخشی برای تنظیم مقاومت است.
2. 4 نوع پتانسیومتر کدامند؟
پتانسیومتر یا POT با استفاده از انواع مختلفی از مواد مانند ترکیب کربن، سرم، فیلم فلزی و پلاستیک رسانا تولید می شود.پتانسیومترها بر اساس عملکردشان به سه نوع پتانسیومتر روتاری، پتانسیومتر خطی و پتانسیومتر دیجیتال طبقه بندی می شوند.
3. چه وسایلی از پتانسیومتر استفاده می کنند؟
4. پتانسیومترهای خطی در کجا استفاده می شود؟
5. پتانسیومتر برای چه مواردی استفاده می شود؟
پتانسیومتر نوعی سنسور موقعیت است.آنها برای اندازه گیری جابجایی در هر جهت استفاده می شوند.پتانسیومترهای خطی جابجایی را به صورت خطی و پتانسیومترهای چرخشی جابجایی چرخشی را اندازه گیری می کنند.
